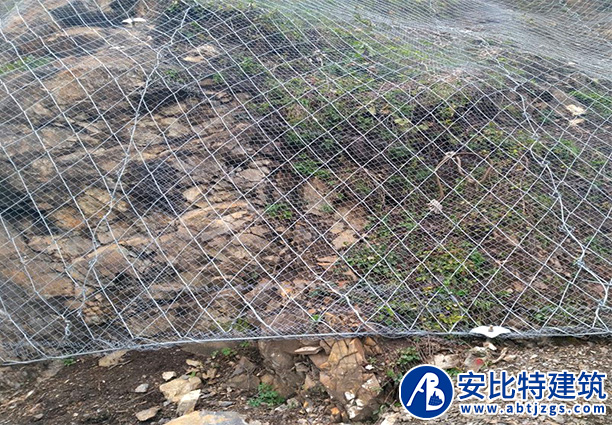

GSSA2(蜘蛛网)主动防护网

日期:2021-12-31 10:49:36 / 人气:334 / 来源:本站


GSS2A加固系统描述:


  说 明


  1、系统说明成都安比特建筑工程有限公司 GSS2A加固系统采用带锚垫板的钢筋锚杆(非预应力锚固区)、带锚墩的预应力钢筋锚杆(预应力锚固区)将S250型SPIDER绞索网张紧固定覆盖于边坡上,适用于具有溜坍,崩塌,浅层滑动,风化剥落,危岩落石等潜在地质灾害的土质或岩石边坡加固和防护。


  2、主要构成:SPIDER绞索网,钢筋锚杆,爪式锚垫板,边界绳,缝合绳,卸扣


  S250型绞索网


  钢丝直径:3.0mm


  绞索结构:1x3


  绞索直径:6.5mm


  网孔形状:长菱形


  网孔尺寸:内切圆直径250mm


  钢丝强度:不低于1770MPa


  表面处理:高热镀锌或锌铝合金


  镀锌层:不低于245g/㎡


  3、设计参数及材料配置:


  SPIDER绞索网:由高强度防腐钢丝成索后编制,菱形网孔内切圆直径250mm,网片标准规格10x3.5m;


  防护区域:一般应向既有或潜在破坏区外延伸至1m以上,区域展开尺寸应为网片尺寸的整数倍;


  锚杆间距a和b:a=3m,b=3m(垂直于水平距离);


  预应力P:存在区域性潜在滑动失稳时可按30~50KN设计考虑,仅防护风化刮落或落石时拧紧螺母使SPIDER绞索网尽可能紧贴坡面即可;


  锚杆:一般采用一端(外露段)带加工螺纹的Φ25/28普通螺纹钢筋锚杆,也可采用Φ25精轧螺纹钢筋(如GEWI锚杆),并根据需要进行热镀锌等防腐处理,成孔困难时可采用自钻式中空锚杆;


  缝合绳:网片间采用直径为Φ8的钢丝绳缝合连接,长度为缝合路径直线长度的1.2倍;


  锚垫板:菱形钢板,四个角带有扣爪,尺寸不小于320x180mm,厚度不小于10mm;需要时可改变或简化其结构;


  边界绳:用于封闭防护网四周边沿的钢丝绳,根据其位置分为上边界绳,下边界绳和侧边界绳,其直径不得小于12mm,一般选用直径14mm或16mm,单根长度不宜大于40m,每根两端各配一根长度为2~3m的钢丝绳锚杆;


  辅助锚杆:选用件。用于在局部低凹处使SPIDER网更好地紧贴坡面,相对于主要锚杆,其直径可约小,一般为20~25mm,长度一般选用1~1.5m,其锚垫板亦可适当减小。

  边坡防护网是有效防治山体意外的设施,边坡防护网一般都是用在有山坡的地方,所以多起到的作用也是很明显的。山坡上滑落的石头和崩塌的山石都是让生活和经过这里的人们感到尤为担心的事情。尤其是对于公路旁边的陡峭上体更是让人不寒而栗,尤其是行驶在公路上川流不息来来往往的车辆,如果山体由于山体裂隙的扩张与扩展或者大雨天气,突然出现山体滑坡或崩塌,致使山石滚路。


       边坡防护网是有效防治山体意外的设施,有关单位要积极充分调查和研究岩石的结构面和各类节理裂隙面,分析山体崩塌的形成原因和扩展趋势,还有滚落岩石的滚落力度,才能有针对性的利用主动防护网、被动防护网对山体崩塌采取积极有效的措施,减少交通事故和自然灾害。

适用于紧靠建筑设施旁(无缓冲地带)的风化剥落坡面,采用覆盖固定式:预应力使山坡成为一个牢固的整体,把灾害消灭在萌芽状态。 主要产品有以下几种类型: Z1型(石夹土,以石为主、石崩):锚杆、支撑绳、钢丝网、格栅网。Z2型(土夹石,以土为主、土崩):锚杆、钉板(或暗笋、锚索),三维稀土合金高强度抗腐蚀钢丝网(1380-1880N/mm3)、植被绿化。


       SNS边坡防护网是一种非常新颖的彻底改变传统的边坡防护观念的新技术产品。能够将工程对环境的影响降低,其防护区域内可以充分的保持土地、岩石的稳固,通过人工实施植草、植树的绿化作用。适用于任何复杂的地形,同时又不破坏原始地貌,产品呈网状,视觉干扰小,便于人工绿化,利于环保,将工程与环境融合边坡柔性防护系统主要产品可分为主动防护网系统和被动防护网系统两种:系统以钢丝绳作为主要构成部分并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类斜坡坡面地质灾害和雪崩、岸坡冲刷、坠物等危害的柔性安全防护系统技术和产品。
