APS-300/R主动绞索
日期:2022-04-15 16:49:00 / 人气:717 / 来源:本站
APS-300/R主动绞索防护网
1、采用带错垫板的钢篇锚杆将S140型绞索网和低强度钢丝格橘张紧固定覆盖于边坡上,从而提高表层岩土体的稳定性,阻止岩块的崩落或限制局部岩土体的破坏。系统组成;绞索网网片、带锚垫板的钢筋锚杆、边界绳、钢丝绳锚杆、格栅及连接构件2.S/140型绞索网片是由三根3mm直径钢丝制成1x3结构形式的钢绞线(直径为6.4mm)链式编织而成,其网孔内切圆直径140mm、网孔长短轴长度之比不应大于2,常用网片标准规格为3.5mx10m.编制统索网所用钢丝应符合T/CAGHP 066-2019与YB/T 5343-2015的规定,其钢丝公称抗拉强度不应低于1770MPa,采用热镀锌+5%铝+混合稀土合金,镀层等级不低于AB级,镀层重量不低于165g/m2/,钢绞线破断拉力不应小于36kN环链破断拉力不应小于30kN.绞索网顶破力不小于355kN.
3、钢丝格橘:所用钢丝应符合YB/T 5294-2009的规定,采用冷拉普通钢丝热浸钟处理,公称抗拉强度不应高于1010MPa,热镀锌等级不应低于AB
4、铜筋锚杆,具体设计
5.错垫板:菱形钢板,四个角带有扣爪,尺寸不小于320x180mm,厚度不小于10mm.
6.绩合绳:所用钢丝绳应符合GB/T 20118-2017的规定,其钢丝强度不应低于1770MPa,热镀锌等级不低于AB级,钢丝绳不应有断丝、脱丝和锈蚀现象。
7、边界绳:用于封闭防护网四周边沿的钢丝绳,根据其位置分为上边界绳、下边界绳和侧边界绳,单根长度不宜大于40m.所用钢丝绳应符合GB/T
20118-2017的规定,其钢丝强度不应低于1770MPo,热镜锌等级不低于AB级。钢丝绳不应有断丝、脱丝和锈蚀现象。
8、钢丝绳锚杆:用直径不小于16mm的单根钢丝绳(3x7-φ16)弯折后用绳夹或铝合金紧固套管固定而成,并在固定后的环套内嵌套鸡心环,边界绳两端各配一根钢丝绳锚杆。所用钢丝绳应符合GB/T 20118-2017的规定,其钢丝公称抗拉强度不应低于1770MPa,最小破断拉力不小于150kN,热镀锌等级不低于A级,锚杆锚固抗拔力不小于50kN.
9、辅助锚杆:选用件,用于在局部低回处使绞索网更好地紧贴坡面,构成与主要锚杆相同,但直径可约小,一般为20~25mm,长度一般选用1~1.5m,其锚垫板亦可适当减小。
10、防护系统的设置位置、防护区域等详见设计图。防护区域宜向潜在落石区域上沿及两侧或较破碎的坡口线以上延伸1m以上。
11、本图锚杆和钢丝绳规格适合于一般条件下的标准化设计,特殊情况下可以另行计算确定,同时相应修改相关标注和说明参数。

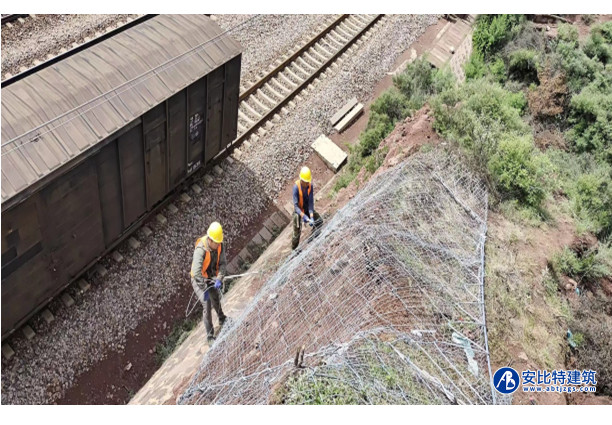

施工工艺及要点
1、清坡:规整地形边界,清除浮土浮石,需要时回填凹坑,砍伐无特殊保留价值的树木至根部;
2、以坡脚为基准线放线布置锚杆孔位,宜设于天然凹坑处,但问距不应大于设计值的10%;
3、自上而下按设计深度钻凿锚杆孔并清孔,孔径不应小于p42,在确保锚杆与水平面的夹角不小于15"的前提下应尽可能垂直于坡面;当局部孔位处因地层松散或破碎而不能成孔时,可以采用断面尺寸不小于0.4x0.4m的C15砼基础置换不能成孔的岩土段;
4、安装锚杆并注浆,清理锚杆头并使其裸露长度为10~18cm;浆体应采用强度等级不低于M20的水泥砂浆或水泥浆(建议浆体配制的水灰比宜为0.45~
0.55,水泥砂浆的灰砂比宜为1.0~2.0),确保浆液饱满,在进行下一道工序前注浆体养护不少于三天;
5、从上向下铺挂格概网,格ொ网间重叠完度不宜小于5cm,两张格橘网间以及必要时格栅网与支撑绳间用p1.5扎丝进行扎结,当坡角小于45"时,扎结点间距一般不宜大于2m,当坡角大于45"时,扎结点间距一般不宜大于1m;
6、从上向下铺设绞索网,相邻网片的边沿网孔间用p8钢丝绳或卸扣缝合连接,缝合绳缝合方式为从相邻网孔间直接穿过或缠绕方式,缝合绳端头应用两个绳卡紧固(本设计所有绳卡间距宜为钢丝绳直径的6~7倍,其U形螺栓应位于尾绳段一侧);
7、将边界绳从绞索网边沿网孔穿过至两端钢丝绳锚杆,张紧并用4个绳卡紧固;
8、安装锚垫板并护紧螺母施加预应力,使绞索网张紧并紧贴坡面或稍压入地层,上边界及侧边界绳应卡压在锚杆外侧,下边界绳宜交替卡压在锚杆的上侧与下侧,尤其是非直线延伸或地形复杂时,地形复杂或非直线延伸的创边界绳亦可采用这种交替卡压方式;
9、检查绞索网与坡面的贴紧情况(一般连续悬空面积不得大于5m2),根据需要布置安装辅助锚杆.
10、未尽事宜,严格接照相关规范和标准执行,成都安比特建筑工程有限公司为您专业定制。
